リスレインスタジアムⅡとは

近年の気候変動や都市化のため、河川の氾濫や都市型水害が深刻化しており、雨水流出抑制の必要性が増しています。
リスレインスタジアム®Ⅱは、プラスチック製の部材を嵌合して積み上げ、複数のトンネル構造部を有した形成物を、遮水シートまたは透水シートで包むことにより、雨水貯留槽や浸透槽を構成します。
本槽は、商業施設等の駐車場や、公園・学校のグラウンドの地下に埋設するため、地表面は有効利用可能です。
  • 矢印模様の方向
  • レインスタジアムⅡの構造

FEATURES
―リスレインスタジアム®®Ⅱの特長

特長1
簡単施工簡単施工
本体部材は、簡単に人力による施工が可能です。
また、側板部材はワンタッチで取付できます。
特長2
特長2
特長2
維持管理性維持管理性
槽内の連通構造を利用し、維持管理器具(自走式カメラ、バキュームホース)による清掃作業が行えます。
特長3
特長3
特長3
ごみの削減ごみの削減
本部材は、パレットを使用せずに現場搬入が可能であるため、施工後のパレットの回収~産業廃棄物処理が不要です。
特長4
特長4
特長4
リサイクル素材リサイクル素材
素材の一部にリサイクル材料を使用しています。
また、本製品は、環境庁告示第46号「土壌の汚染に係る環境基準について」や、RoHS基準に適合しています。
お客様へ  必ず下記の項目について確認お願い致します。
  • 地下水位の確認 (浮力の検討)
  • 土質の確認(埋め戻しも良質土で実施)
  • 埋設物(障害物)の確認
  • 地表部の利用目的の確認(駐車場または緑地)
  • 雨水槽上部、消防活動の有無の確認
  • 雨水槽上部、植樹の有無の確認(低木程度、防根対策の検討)
  • 崖地の有無の確認(法面部の設置は不可です)
  • 雨水槽に、建物・擁壁基礎等の影響線にかからないことの確認
お客様へ  施工完了後の注意点
  • 雨水槽上部への工事車両乗入時は、鉄板養生のこと
  • 雨水槽上部でのクレーン作業不可
  • 雨水槽上部はしご車作業不可
  • 雨水槽上部で残土の仮置き、盛土不可

確認点につきましては弊社にご相談ください。

  • オプションで
    堆砂壁仕様の対応が
    可能です。
    詳細につきましては弊社にご相談ください。
  • WEBで計算書作成
    貯留量・空隙率フォーマット作成
    浮力フォーマット作成

    貯留量

    槽の中に貯まる水の最大量。単位:[m³]。
    貯留量=【槽の体積】×【槽の空隙率(G)】/100 [m³]

    空隙率

    槽の総体積に対する空隙部分の比率。単位:[%]。

    浮力

    施工後、槽の中に貯留した水によって発生する浮く力(U)。
    単位:[kN/m³]

  • 資料・お問合せ
    図面ダウンロード
    カタログダウンロード
メールでのお問い合わせ

LINE UP
―商品構成

  • Ⅱ本体フル
    サイズ:1000×1000×275h(mm)
  • Ⅱ本体ハーフ①
    サイズ:500×1000×275h(mm)
  • Ⅱ本体ハーフ②
    サイズ:1000×500×275h(mm)
  • Ⅱ本体クォーター
    サイズ:500×500×275h(mm)
  • Ⅱ本体フル凸
    サイズ:1000×1000×275h(mm)
    (凸部高さ30mm)
  • Ⅱ本体ハーフ凸①
    サイズ:500×1000×275h(mm)
    (凸部高さ30mm)
  • Ⅱ本体ハーフ凸②
    サイズ:1000×500×275h(mm)
    (凸部高さ30mm)
  • Ⅱ本体クォーター凸
    サイズ:500×500×275h(mm)
    (凸部高さ30mm)
  • ⅡS本体フル
    サイズ:1000×1000×145h(mm)
  • ⅡS本体ハーフ①
    サイズ:500×1000×145h(mm)
  • ⅡS本体ハーフ②
    サイズ:1000×500×145h(mm)
  • ⅡS本体クォーター
    サイズ:500×500×145h(mm)
  • ⅡS本体フル凸
    サイズ:1000×1000×145h(mm)
    (凸部高さ28mm)
  • ⅡS本体ハーフ凸①
    サイズ:500×1000×145h(mm)
    (凸部高さ28mm)
  • ⅡS本体ハーフ凸②
    サイズ:1000×500×145h(mm)
    (凸部高さ28mm)
  • ⅡS本体クォーター凸
    サイズ:500×500×145h(mm)
    (凸部高さ28mm)
  • 側板Ⅱ
    サイズ:490×466×46h(mm)
  • 側板ⅡM
    サイズ:490×335×41.5h(mm)
  • 側板ⅡS
    サイズ:490×254×32h(mm)

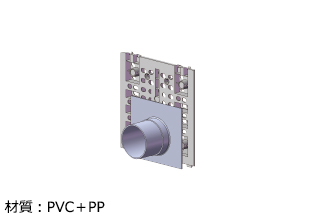

  • 継手付側板
    サイズ:φ150〜450(mm)
  • 天板固定ピン
    サイズ:φ24×39.5h(mm)
  • 天板フル
    サイズ:995×995(mm)
  • 天板ハーフ
    サイズ:995×497(mm)
  • 天板クォーター
    サイズ:497×497(mm)

SPECIFICATIONS
―製品の仕様

ⅡとⅡSタイプの組み合わせもでき、細かな高さにも対応できます。

※槽高さ0.26mから0.13mごとに3.64mまで対応可能。

  • 高さ0.52m 横0.5m 組み立て時の連通構造
    • 『プラスチック製地下貯留浸透施設技術指針』
      【平成25年度改定版】

      製品タイプリスレインスタジアムⅡ
      【高さ 520(mm)の性能】
      土被り0.5m〜2.0m T-25相当
      埋設深さ最大4.1m
      槽高さ最大3.64m
      空隙率95.0%以上(側板除く)
      設計許容応力鉛直90kN/㎡水平80kN/㎡
      長期クリープ荷重鉛直36kN/㎡水平36.9kN/㎡

      ※いずれも貯留タイプ、浸透タイプに対応可能

      公益社団法人雨水貯留浸透技術協会 雨水技評第30-2号 認定

    • 『プラスチック製地下貯留浸透施設技術指針』
      【平成30年度改定版】

      製品タイプリスレインスタジアムⅡ
      【高さ 520(mm)の性能】
      土被り0.5m~1.8m T-25相当
      埋設深さ最大3.99m
      槽高さ最大3.64m
      空隙率95.0%以上(側板除く)
      設計許容応力鉛直90kN/㎡水平80kN/㎡
      長期クリープ荷重鉛直32.4kN/㎡水平26.4kN/㎡

      ※Ⅱ+ⅡSおよびⅡSについてはメーカー確認による暫定値です。

      ※いずれも貯留タイプ、浸透タイプに対応可能

      公益社団法人雨水貯留浸透技術協会 雨水技評第30-2号 認定

  • 高さ0.39m 横0.5m 組み立て時の連通構造
    • 『プラスチック製地下貯留浸透施設技術指針』
      【平成25年度改定版】

      製品タイプリスレインスタジアムⅡ+ⅡS
      【高さ 390(mm)の性能】
      土被り0.5m〜2.0m T-25相当
      埋設深さ最大5.0m
      槽高さ最大3.64m
      空隙率94.68%以上(側板除く)
      設計許容応力鉛直100kN/㎡水平120kN/㎡
      長期クリープ荷重鉛直36kN/㎡水平45kN/㎡

      ※いずれも貯留タイプ、浸透タイプに対応可能

      公益社団法人雨水貯留浸透技術協会 雨水技評第30-2号 認定

    • 『プラスチック製地下貯留浸透施設技術指針』
      【平成30年度改定版】

      製品タイプリスレインスタジアムⅡ+ⅡS
      【高さ 390(mm)の性能】
      土被り0.5m~2.0m T-25相当
      埋設深さ最大4.8m
      槽高さ最大3.64m
      空隙率94.68%以上(側板除く)
      設計許容応力鉛直100kN/㎡水平120kN/㎡
      長期クリープ荷重鉛直37.8kN/㎡水平43.2kN/㎡

      ※Ⅱ+ⅡSおよびⅡSについてはメーカー確認による暫定値です。

      ※いずれも貯留タイプ、浸透タイプに対応可能

      公益社団法人雨水貯留浸透技術協会 雨水技評第30-2号 認定

  • 高さ0.26m 横0.5m 組み立て時の連通構造
    • 『プラスチック製地下貯留浸透施設技術指針』
      【平成25年度改定版】

      製品タイプリスレインスタジアムⅡS
      【高さ 260(mm)の性能】
      土被り0.5m〜2.0m T-25相当
      埋設深さ最大5.64m
      槽高さ最大3.64m
      空隙率92.86.%以上(側板除く)
      設計許容応力鉛直150kN/㎡水平170kN/㎡
      長期クリープ荷重鉛直36kN/㎡水平54kN/㎡

      ※いずれも貯留タイプ、浸透タイプに対応可能

      公益社団法人雨水貯留浸透技術協会 雨水技評第30-2号 認定

    • 『プラスチック製地下貯留浸透施設技術指針』
      【平成30年度改定版】

      製品タイプリスレインスタジアムⅡS
      【高さ 260(mm)の性能】
      土被り0.5m~2.0m T-25相当
      埋設深さ最大5.64m
      槽高さ最大3.64m
      空隙率92.86.%以上(側板除く)
      設計許容応力鉛直150kN/㎡水平170kN/㎡
      長期クリープ荷重鉛直50.4kN/㎡水平54kN/㎡

      ※Ⅱ+ⅡSおよびⅡSについてはメーカー確認による暫定値です。

      ※いずれも貯留タイプ、浸透タイプに対応可能

      公益社団法人雨水貯留浸透技術協会 雨水技評第30-2号 認定

  • 『プラスチック製地下貯留浸透施設技術指針』 【平成25年度改定版】

    製品タイプリスレインスタジアムⅡリスレインスタジアムⅡ+ⅡSリスレインスタジアムⅡS
    【高さ 520(mm)の性能】【高さ 390(mm)の性能】【高さ 260(mm)の性能】
    土被り0.5m〜2.0m T-25相当
    埋設深さ最大4.1m最大5.0m最大5.64m
    槽高さ最大3.64m最大3.64m最大3.64m
    空隙率95.0%以上(側板除く)94.68%以上(側板除く)92.86%以上(側板除く)
    設計許容応力鉛直90kN/㎡水平80kN/㎡鉛直100kN/㎡水平120kN/㎡鉛直150kN/㎡水平170kN/㎡
    長期クリープ荷重鉛直36kN/㎡水平36.9kN/㎡鉛直36kN/㎡水平45kN/㎡鉛直 36kN/㎡水平 54kN/㎡

    ※いずれも貯留タイプ、浸透タイプに対応可能

    公益社団法人雨水貯留浸透技術協会 雨水技評第30-2号 認定

  • 『プラスチック製地下貯留浸透施設技術指針』 【平成30年度改定版】

    製品タイプリスレインスタジアムⅡリスレインスタジアムⅡ+ⅡSリスレインスタジアムⅡS
    【高さ 520(mm)の性能】【高さ 390(mm)の性能】【高さ 260(mm)の性能】
    土被り0.5m~1.8m T-25相当0.5m~2.0m T-25相当0.5m~2.0m T-25相当
    埋設深さ最大3.99m最大4.8m最大5.64m
    槽高さ最大3.64m最大3.64m最大3.64m
    空隙率95.0%以上(側板除く)94.68%以上(側板除く)92.86%以上(側板除く)
    設計許容応力鉛直90kN/㎡水平80kN/㎡鉛直100kN/㎡水平120kN/㎡鉛直150kN/㎡水平170kN/㎡
    長期クリープ荷重鉛直32.4kN/㎡水平26.4kN/㎡鉛直37.8kN/㎡水平43.2kN/㎡鉛直50.4kN/㎡水平 54kN/㎡

    ※Ⅱ+ⅡSおよびⅡSについてはメーカー確認による暫定値です。

    ※いずれも貯留タイプ、浸透タイプに対応可能

    公益社団法人雨水貯留浸透技術協会 雨水技評第30-2号 認定

  • WEBで計算書作成
    貯留量・空隙率フォーマット作成
    浮力フォーマット作成

    貯留量

    槽の中に貯まる水の最大量。単位:[m³]。
    貯留量=【槽の体積】×【槽の空隙率(G)】/100 [m³]

    空隙率

    槽の総体積に対する空隙部分の比率。単位:[%]。

    浮力

    施工後、槽の中に貯留した水によって発生する浮く力(U)。
    単位:[kN/m³]

  • 資料・お問合せ
    図面ダウンロード
    カタログダウンロード
メールでのお問い合わせ

CASES
―施工事例


  • リスレインスタジアムⅡ 民間工事(大型物件)
    施工前
  • リスレインスタジアムⅡ 民間工事(大型物件)
    施工後
リスレインスタジアムⅡ 民間工事(大型物件)

【写真】某大型ショッピングモール 駐車場

総貯留量:1690m³
施工タイプ:貯留タイプ

 リスレインスタジアム®Ⅱは多くの民間大型物件の実績があります。
大型ショッピングモールの駐車場や、工場・倉庫の駐車場、民間病院の広場等、施工後は土地の有効活用と、集中豪雨時の浸水被害緩和に貢献しています。

  • リスレインスタジアムⅡ 公共工事(大型物件)
    施工前
  • リスレインスタジアムⅡ 公共工事(大型物件)
    施工後
リスレインスタジアムⅡ 公共工事(大型物件)

【写真】某公立中学校 運動場

総貯留量:1010m³
施工タイプ:貯留タイプ

 リスレインスタジアム®Ⅱは公共物件の実績も数多く、小学校・中学校・高校等の運動場や、公民館や体育館の駐車場、広場・公園の芝生等、様々な公共施設に施工しています。
集中豪雨時に雨水を一時貯留することで、雨水の流出抑制の役割を担っています。

  • リスレインスタジアムⅡ 民間工事(小・中型物件)
    施工前
  • リスレインスタジアムⅡ 民間工事(小・中型物件)
    施工後
リスレインスタジアムⅡ 民間工事(小・中型物件)

【写真】 某小型店舗 駐車場

総貯留量:320m³
施工タイプ:浸透タイプ

  • リスレインスタジアムⅡ 民間工事(小・中型物件)
    施工前
  • リスレインスタジアムⅡ 民間工事(小・中型物件)
    施工後

【写真】 某中型店舗 駐車場

総貯留量:850m³
施工タイプ:貯留タイプ

 リスレインスタジアム®Ⅱは大型物件だけでなく、小・中規模物件にも数多くの実績があります。
コンビニエンスストア・ドラッグストア・飲食店等の店舗駐車場や、宅地の庭や駐車場等、皆様の生活に欠かせない様々な場所に埋設しています。

  • リスレインスタジアムⅡ 公共工事 トレンチ仕様 (小型物件)
    施工前
  • リスレインスタジアムⅡ 公共工事 トレンチ仕様 (小型物件)
    施工後
リスレインスタジアムⅡ 公共工事
トレンチ仕様 (小型物件)

【写真】 某鉄道駅工事

施工延長:50m
施工タイプ:浸透タイプ

 リスレインスタジアム®Ⅱは浸透トレンチとして使用もできます。
従来の砕石トレンチ(空隙率約40%)をリスレインスタジアム®Ⅱ(空隙率約95%)に変更することで、施工箇所をコンパクトにすることが可能です。

標準構造図

ご利用前に必ずお読みください。

当サイトからダウンロードした場合、お客様は以下のすべての条件にご同意いただいたものとみなされます。

図面等の著作物の利用・使用について

○ダウンロードご利用上のご注意
  • ■製品仕様図および製品外観図等のPDFデータ・CADデータ等(以下、「本データ」と言います。)の著作権および所有権は、リスのプラスチックグループの各社(以下、「当社」と言います。)が所有しております。
  • ■本データの一部または全部を当社に無断でコピーすることおよび変更、その他改変したり、本データを頒布、販売、譲渡することを禁じます。
○本データについて
  • ■本データの正確性・最新性等について、商品の改良などの理由により、予告なく変更・改訂・休止・削除いたしますので、予めご了承ください。
  • ■本データをご利用の際、ご利用のCADシステムによっては100%変換されないこともあります。
○免責事項
  • ■当社は、本データに関する正確性について一切の保証を致しません。
  • ■本データに不備があっても、弊社は誤りの修正その他いかなる保守作業を行う義務を負いません。
  • ■当社は、ダウンロードサービス利用時、使用時または、本データの使用等で生じた損害または第三者に直接または間接的障害が生じてもいかなる責任も負わないものとし、発生したいかなる損害について、一切の損害賠償等を行わないものとします。

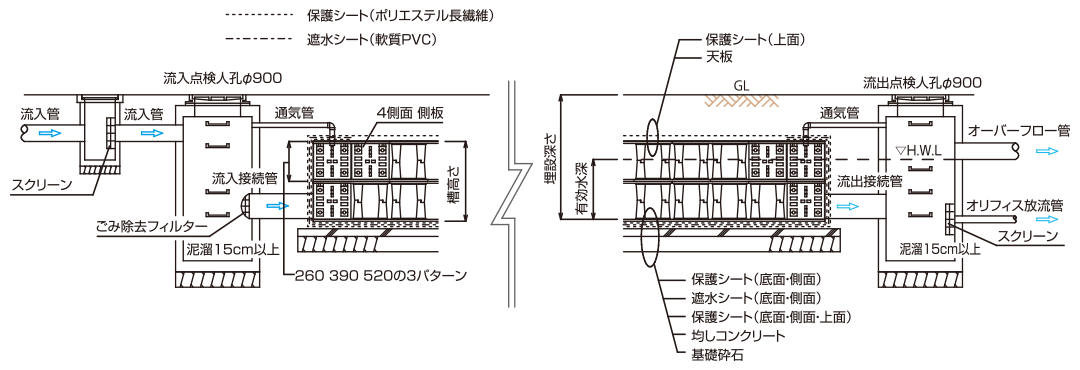

貯留タイプ(自然流下)の断面例
