雨水貯留浸透槽-リスレインスタジアムGT

高強度コストダウン環境配慮の次世代雨水貯留浸透槽

リスレインスタジアム®GT

TOP
リスレインスタジアムGT

1.高強度の魅力

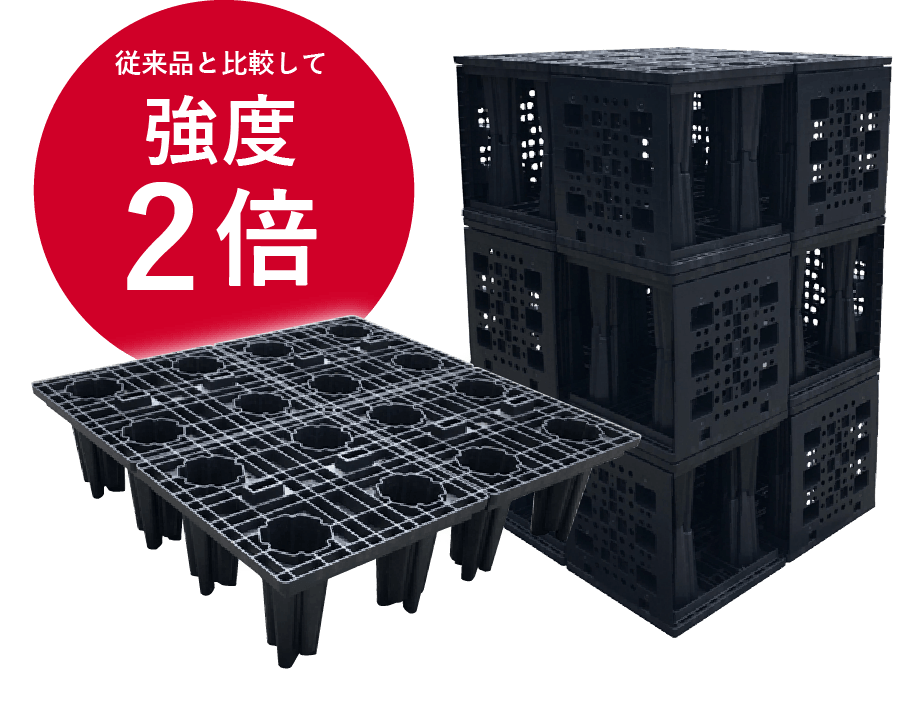

リスレインスタジアムGTは、従来のレインスタジアムⅡの約2倍の強度を誇り業界トップクラスの強度を有します。大型車両の停車・駐車に対応し、お客様のニーズである雨水貯留槽上部でのクレーン作業_※1も可能。 これにより工期短縮につながり、現場全体のコストダウン_※2につながります。 ※1対応クレーン作業に条件あり ※2施工条件によります。

強度と空隙率

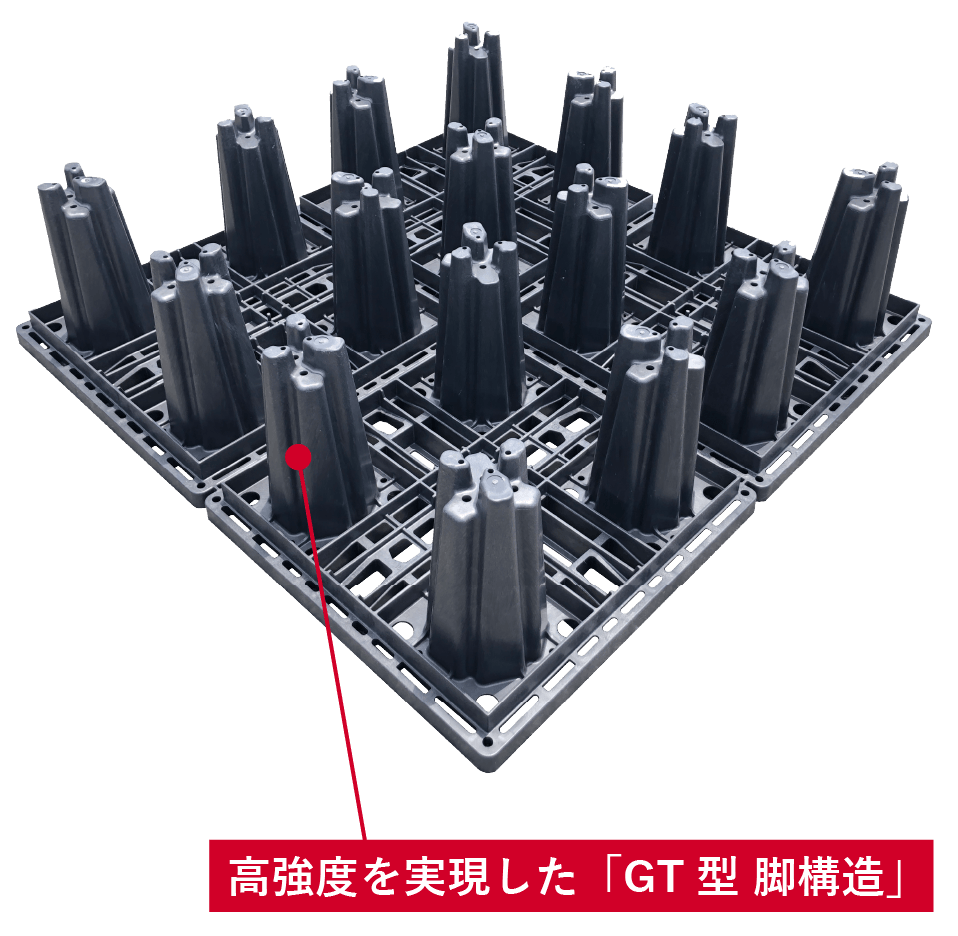

脚部の支柱構造を従来の四角形から変則六角形構造(PAT.P)にしたことにより、強度を確保。また高強度でありながら、空隙率（水を貯める量）94％程度を確保しています。

	リスレインスタジアムGT 【高さ520（mm）の性能】		リスレインスタジアムⅡ 【高さ520（mm）の性能】
土被り	0.5ｍ～※3.4ｍ T-25相当 ※土被り2m以上は技術指針適用範囲外のため、個別検討となります。		0.5ｍ～1.8ｍ T-25相当
埋設深さ	最大5.4ｍ		最大3.99ｍ
槽高さ	最大3.64ｍ		最大3.64ｍ
空隙率	94.0％以上（側板除く）		95.0％以上（側板除く）
許容応力	鉛直271kN/㎡	水平156kN/㎡	鉛直111kN/㎡	水平95.7kN/㎡
設計許容応力	鉛直220kN/㎡	水平130kN/㎡	鉛直90kN/㎡	水平80kN/㎡
長期クリープ荷重	鉛直61.2kN/㎡	水平48.6kN/㎡	鉛直32.4kN/㎡	水平26.4kN/㎡

商品構成

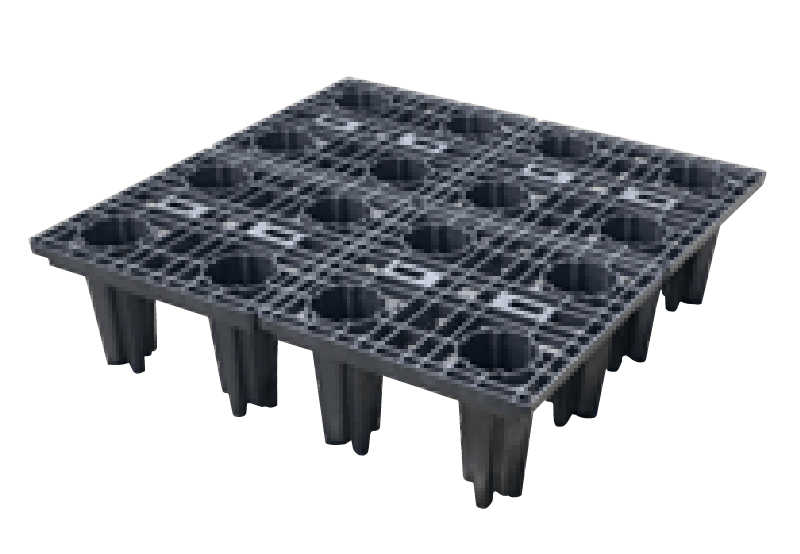

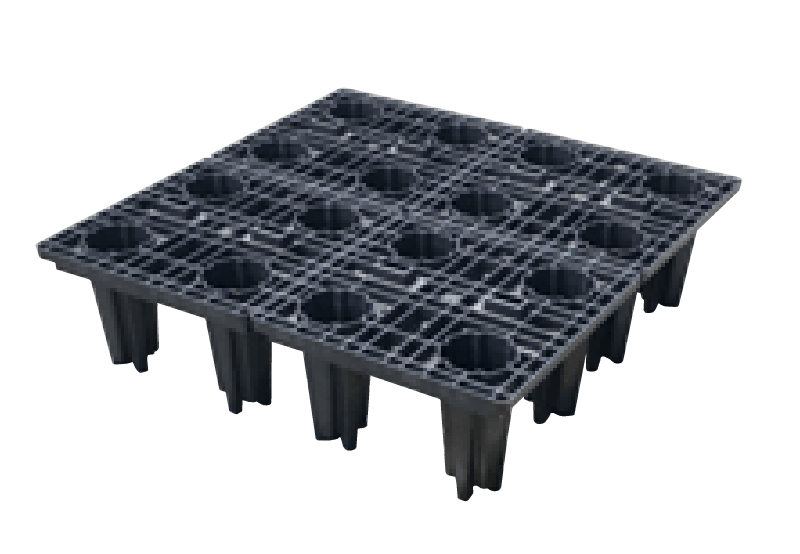

GT本体フル

サイズ：1000×1000×275h

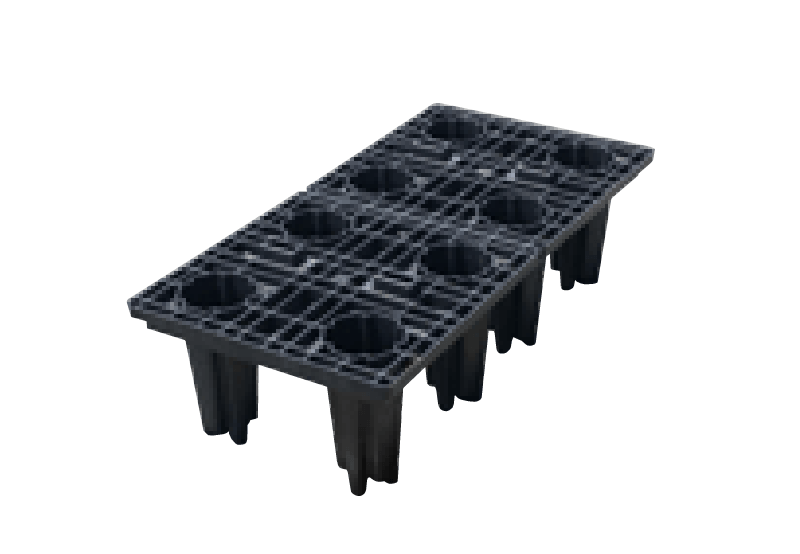

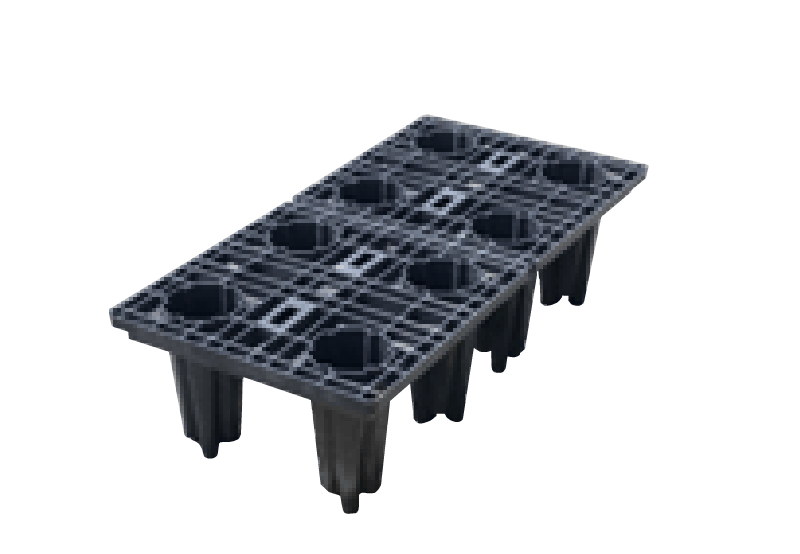

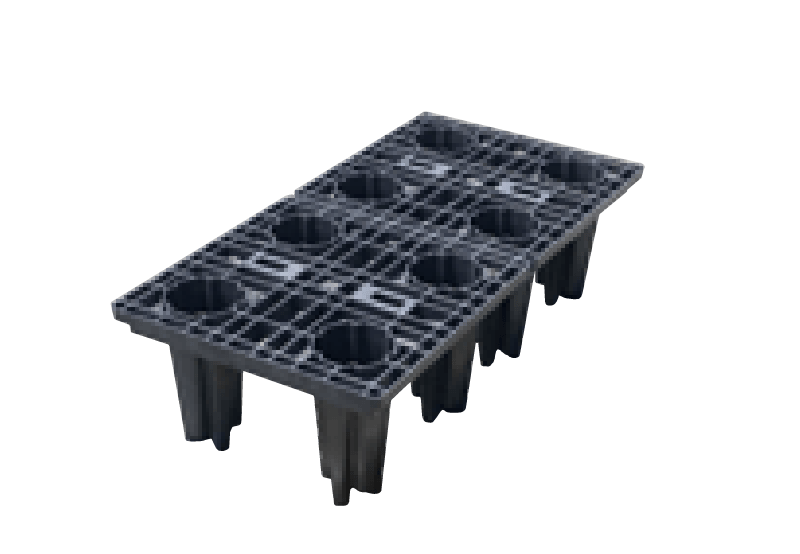

GT本体ハーフ①

サイズ：500×1000×275h

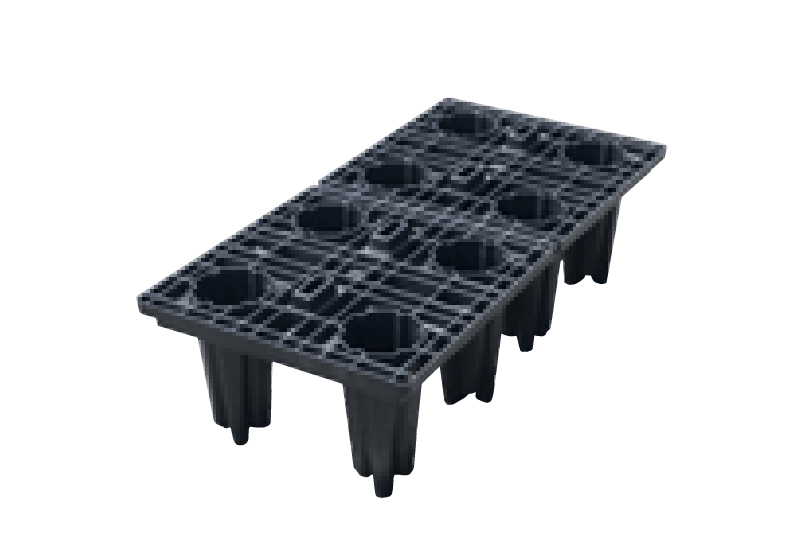

GT本体ハーフ②

サイズ：1000×500×275h

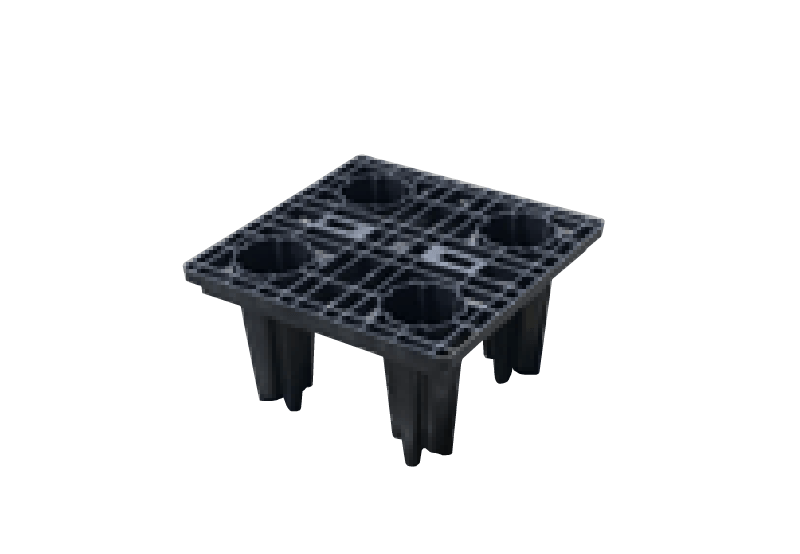

GT本体クォーター

サイズ：500×500×275h
GT本体フル凸

サイズ：1000×1000×275h
（凸部高さ30mm）
GT本体ハーフ凸①

サイズ：500×1000×275h
（凸部高さ30mm）
GT本体ハーフ凸②

サイズ：1000×500×275h
（凸部高さ30mm）
GT本体クォーター凸

サイズ：500×500×275h
（凸部高さ30mm）

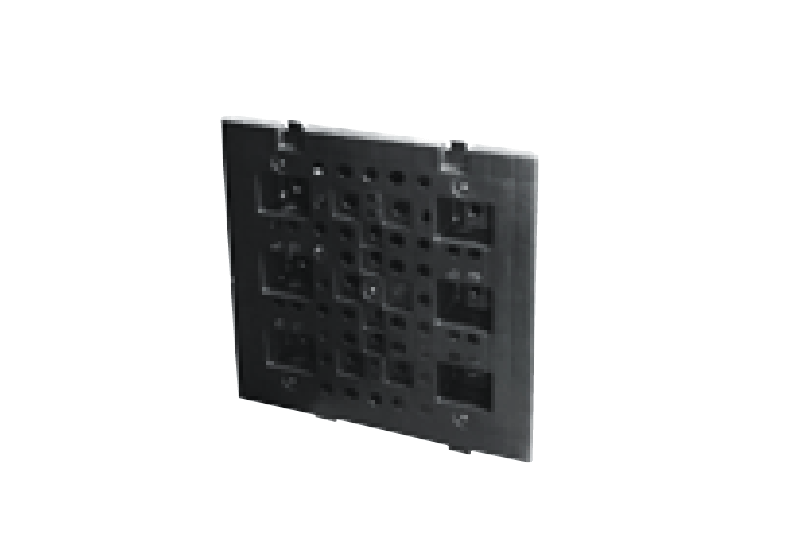

GT側板

サイズ：490×466×66.5h

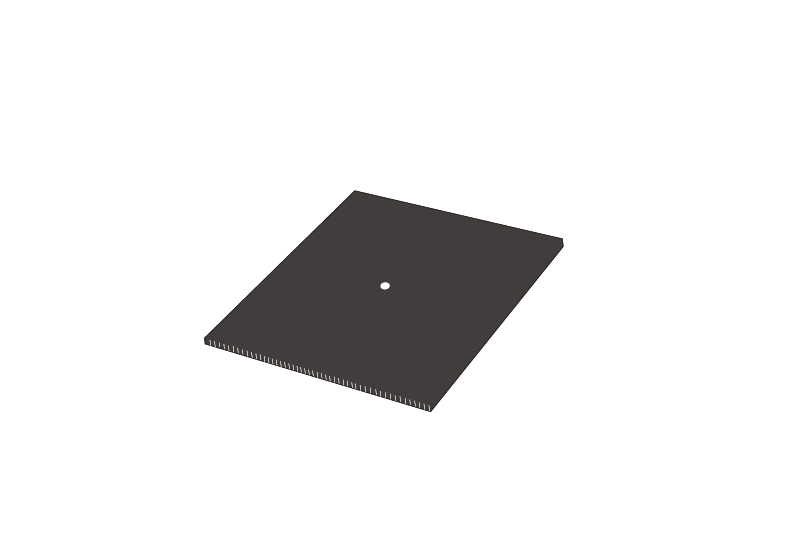

天板クォーター

サイズ：497×497

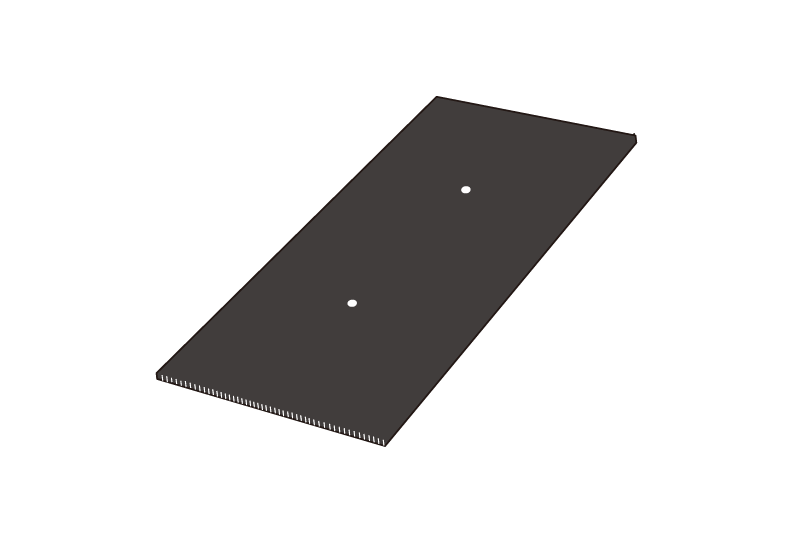

天板ハーフ

サイズ：995×497

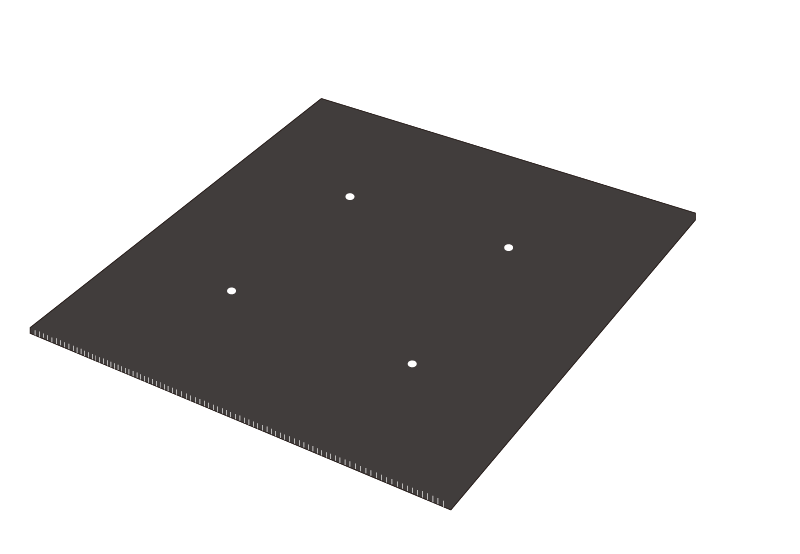

天板フル

サイズ：995×995

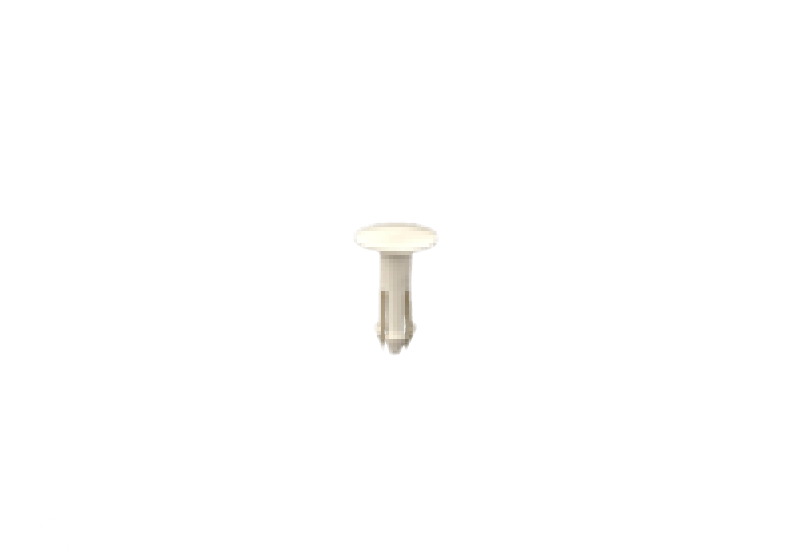

天板固定ピン

サイズ：φ24×39.5h

計算書作成
図面ダウンロード
GTカタログ

2.工期短縮とコスト削減

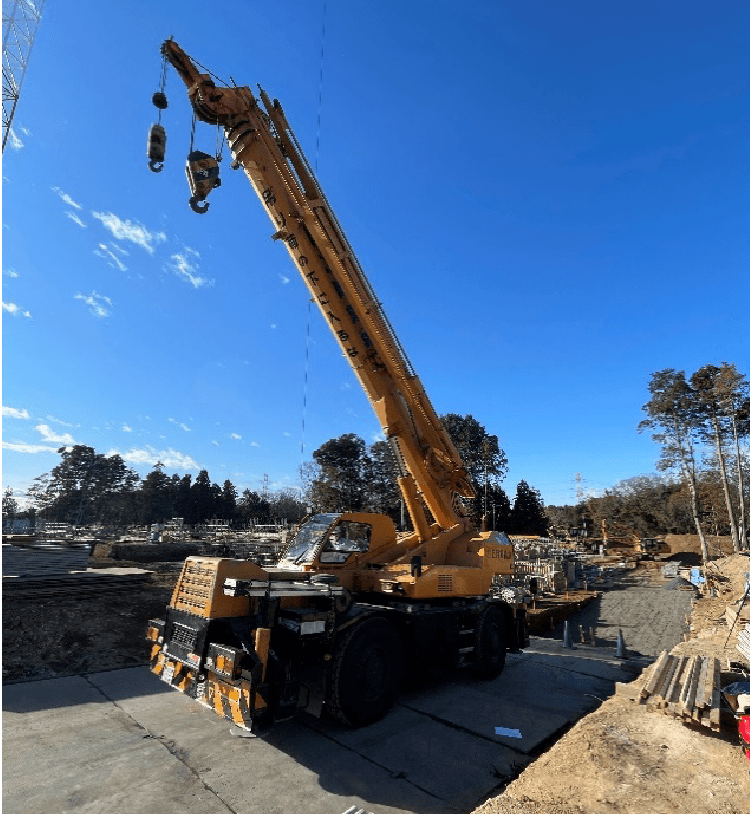

埋設後の雨水貯留槽上でレッカー・クレーン作業が可能なため、余計な工数が省けコストの削減にも役立ちます。
コンクリート雨水貯留槽と比べ、材料、施工コストが抑えられ、さらに人力施工により施工スピードが速く、大幅な工期短縮が可能です。
接続部品など無くはめ込むだけの簡単作業であるため、業界トップクラスの施工スピードを誇り、1日あたり300㎥の施工が可能です。
パレットを使用せずに現場搬入が可能なため、施工後のパレットの回収が必要なく、産業廃棄物処理のコストを削減できます。

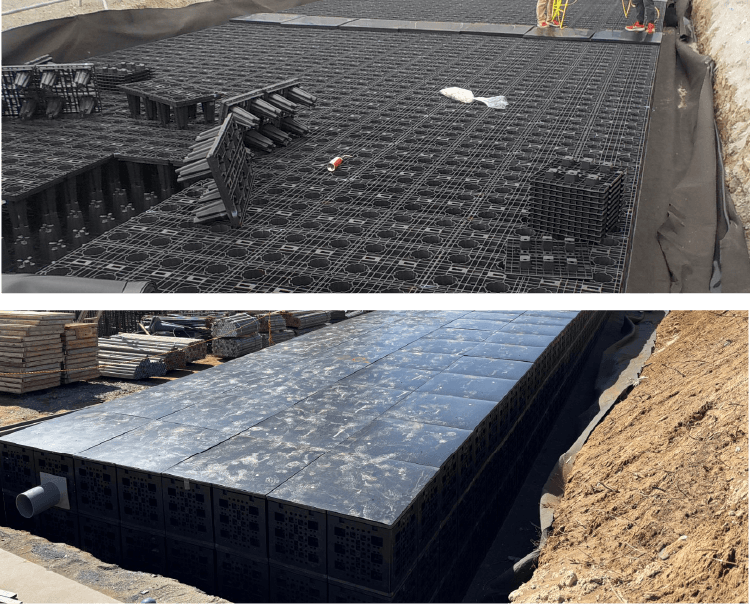

レインスタジアムGTは様々な場面で採用いただいています。
※下記は施工事例の一例です。

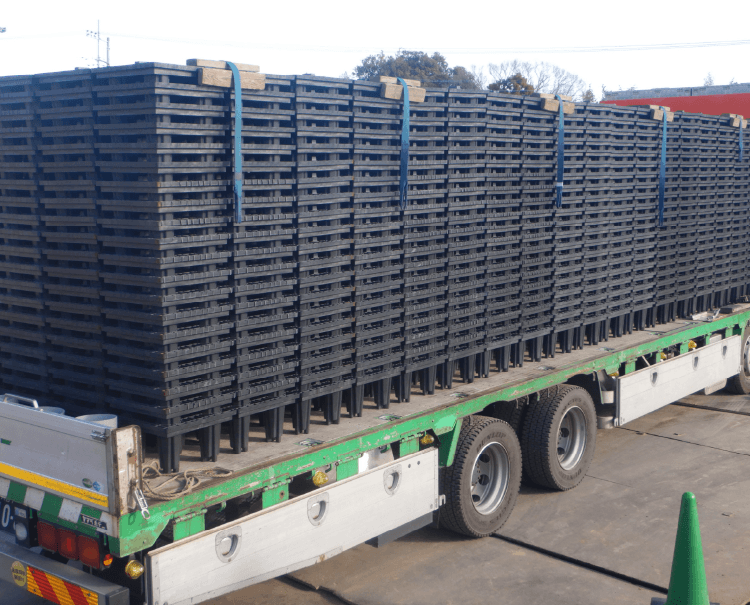

パレットレス搬入

施工事例　物流倉庫

3.維持管理に優れた構造

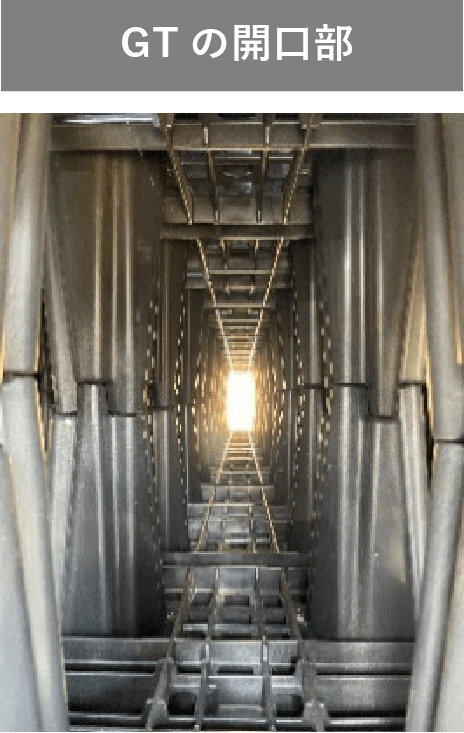

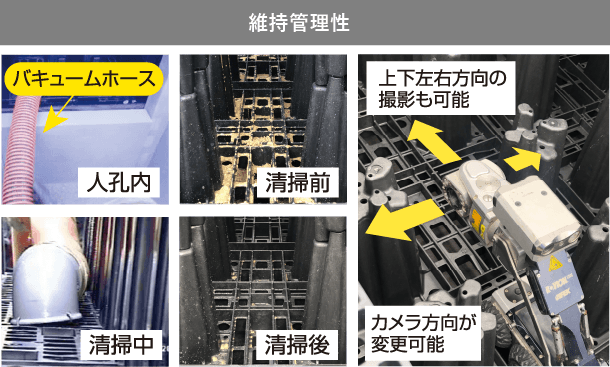

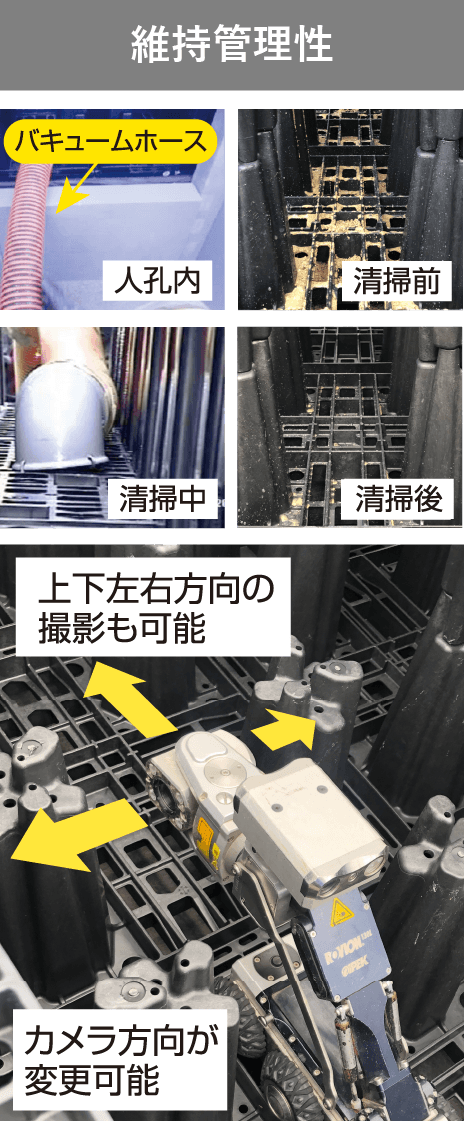

連通構造を利用し、維持管理器具（自走式カメラ、バキュームホース）による清掃作業が行え、施工後のメンテナンス性も高く、性能を落とさず長期使用が可能となり、維持にかかるコストも抑えることができます。

4.高品質と環境対応

　リス興業はリスのプラスチックグループの一員であり、リスレインスタジアムは岐阜プラスチック工業の大型成型技術を用いて作られた製品で、高い品質を確保しています。
レインスタジアムに使用している材料は、環境に配慮したリサイクルプラスチックを100％使用しCO2削減に貢献しています。

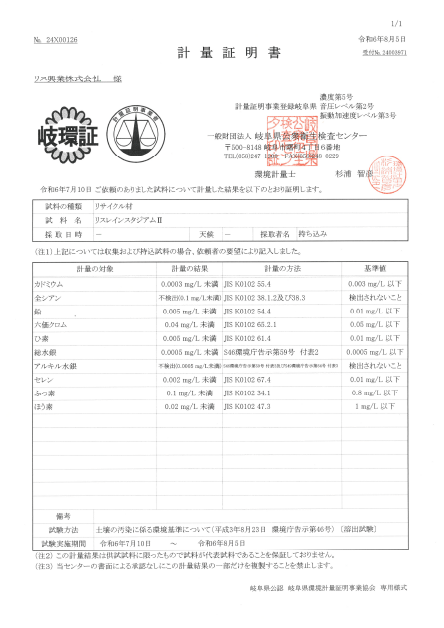

また土壌や水の環境への適応のため公的機関による溶質試験も実施しています。（岐阜県リサイクル認定品）

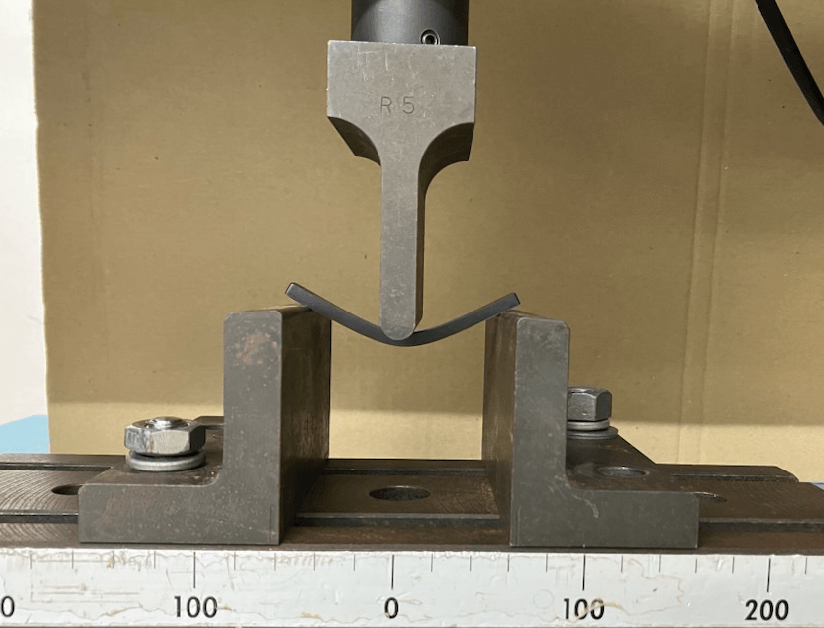

リサイクル材のブレンドによる強度確認のため再生材のテストピースにて性能試験を行っています。

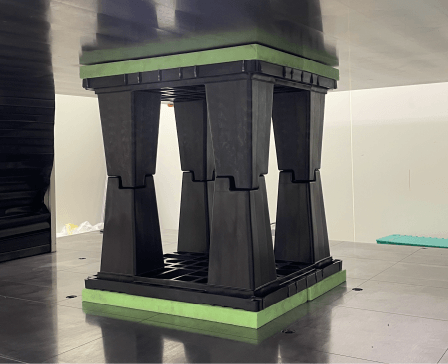

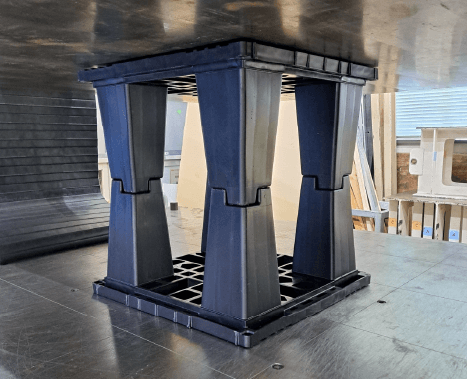

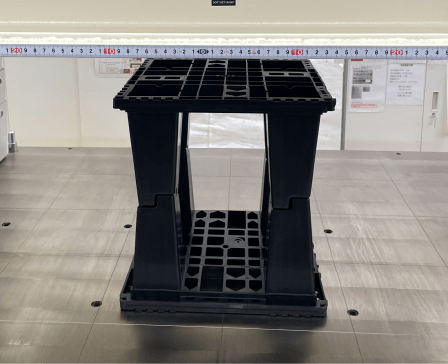

生産された商品は、各生産工場にて圧縮試験を行い、強度不足などの問題が発生しないよう、高い品質と安全を担保しています。

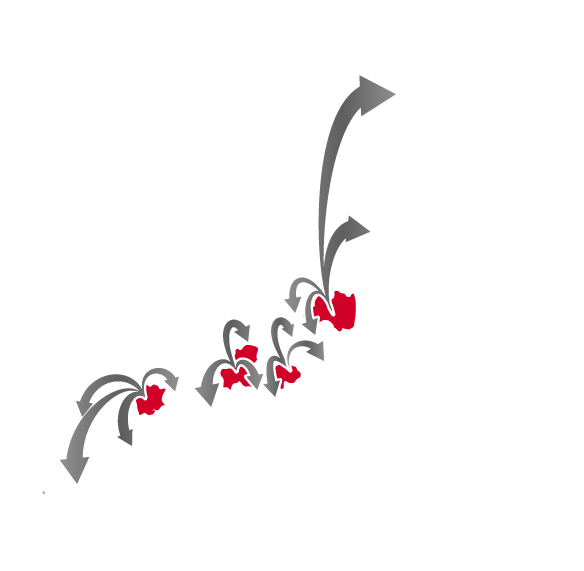

日本全国を網羅する生産拠点

地産地消による輸送コスト、
CO2排出量の削減に貢献しております。

リスのプラスチックグループ

5.安心サポートと保証

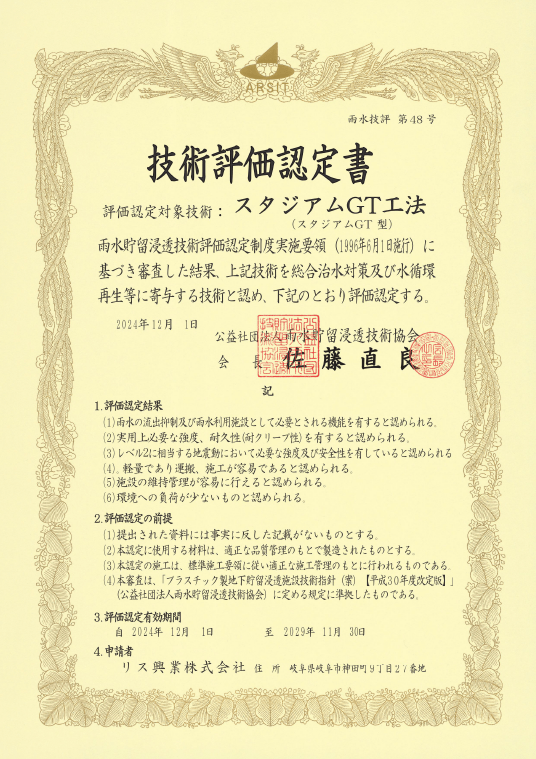

雨水貯留浸透技術協会の認定と
レベル2相当の耐震性

レインスタジアムGTは、雨水貯留浸透技術協会の認定を受けており、レベル2相当の耐震性を備えているため、安心してご利用いただけます。
PL保険

万が一、製品の瑕疵が発生した場合はPL保険の適用範囲で補償に対応しています。

※PL法（製造物責任法）により引き渡し後10年までとなります。
多数の施工実績を活かし、
全国各地の設計を無料でサポートします。

雨水災害対策として必要とされるプラスチック製地下貯留浸透槽の設計について、経験豊富な担当員が様々な環境や条件にあわせてお答えいたします。
リスレインスタジアムの構造図面、計算書作成など専門的な資料作成のお手伝いが可能です。

計算書作成
図面ダウンロード
GTカタログ

お問い合わせはお電話でも承ります。
お気軽にご連絡ください。

東日本エリア

東京本社：03-6739-0333

受付時間／9:00～18:00
担当：足立、新谷、後藤

西日本エリア

岐阜オフィス：058-386-0050

受付時間／9:00～18:00
担当：大橋、谷口

※エリア分けは下記地図をご参照ください。
