PLAWOOD No.11 藤棚シリーズ
  • TOP
  • 商品一覧
  • 藤棚シリーズ

11.藤棚シリーズ

  • 藤棚シリーズ
  • 藤棚シリーズ
  • 藤棚シリーズ

特徴

  • 特徴1

    専用部材の採用で特殊工具が要らず、組立ても簡素化されています。

  • 特徴2

    部材の組み合わせにより、特殊寸法にも対応可能な構造です。

  • 特徴3

    割れや欠けが生じ難く、耐久性・耐候性にも優れています。

  • 特徴4

    再生プラスチック製のため長期間の使用が可能です。

規格

品名 品番 仕様・規格・寸法 参考重量(kg/基) 備考
藤棚PWFD25253500×3500×2500H336.4支柱間ピッチは2500
PWFD25503500×6000×2500H535.8
PWFD25753500×8500×2500H735.2
PWFD50506000×6000×2500H858.2

詳細

詳細

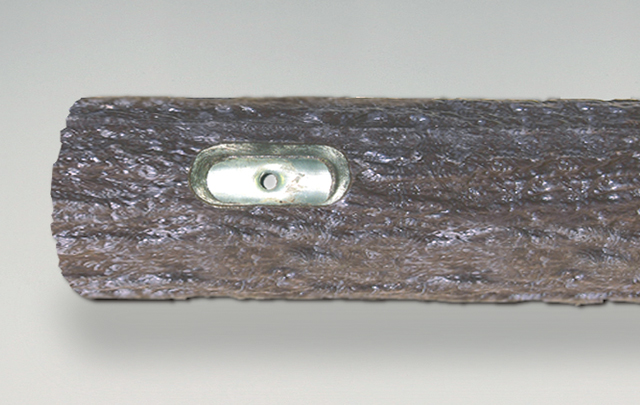

  • 梁部材接続部

    梁部材に接続用の穴があり、梁ジョイントを差し込んだ後ビスで固定します。

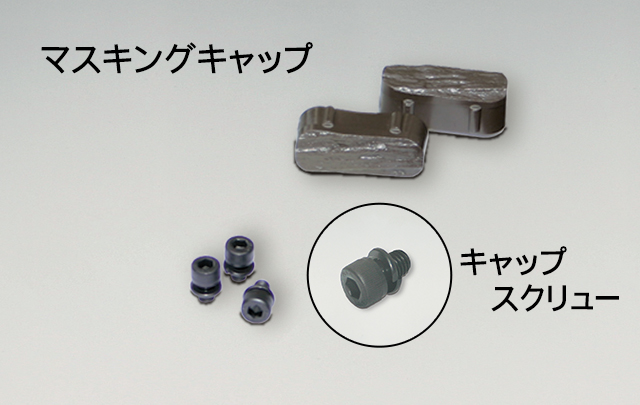

  • 接続部品

    接続部品は、キャップスクリューとマスキングキャップ2種類です。

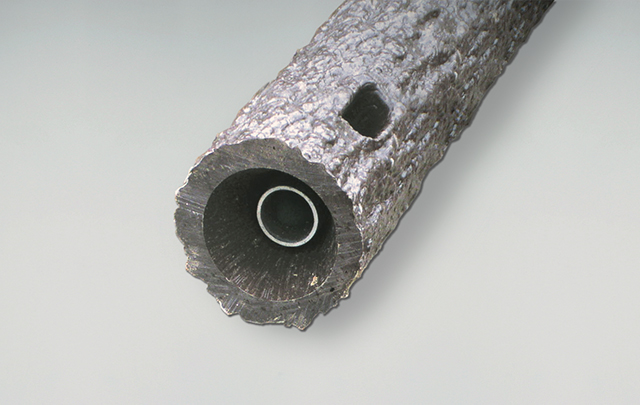

  • 梁部材芯材インサート

    専用部材・支柱にはすべて芯材がインサートされています。

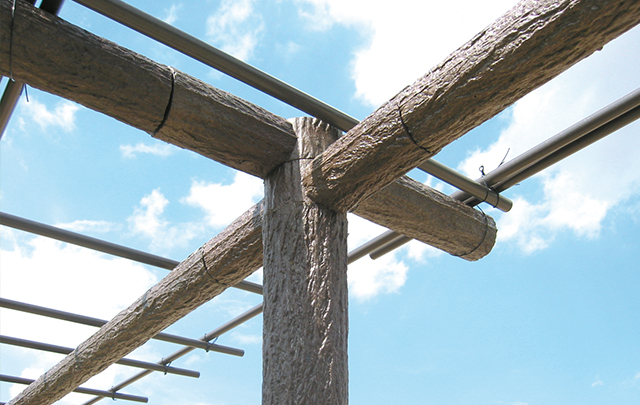

  • 梁ジョイント(中間用)

    中間部は専用の梁ジョイントを使用します。

  • 梁ジョイント(端部用)

    端部は専用の梁ジョイントを使用します。

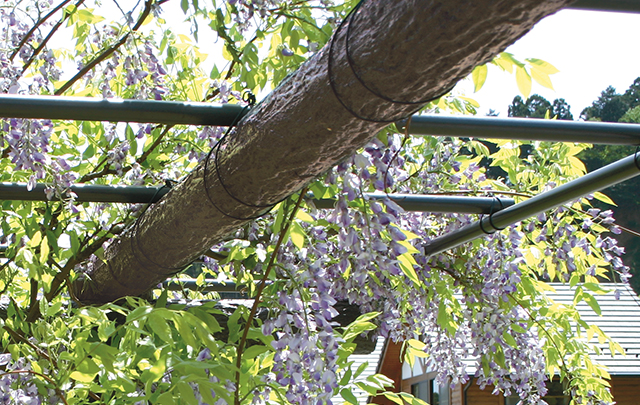

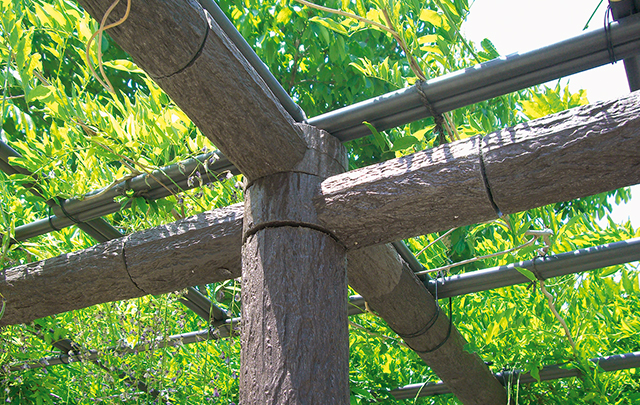

  • 棚部材の結合

    藤棚上部に設置する棚部材はカラー鉄線(黒色)で固定します。


施工実績

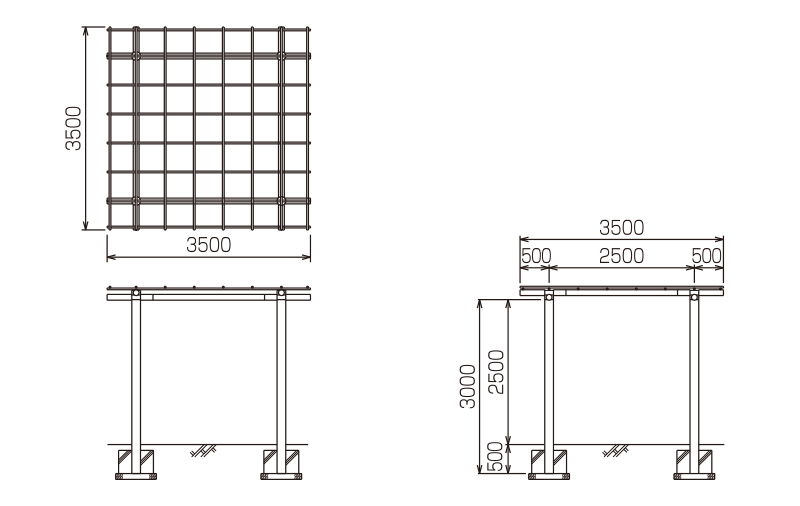

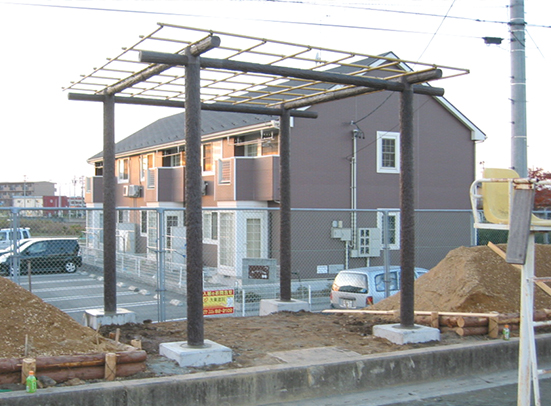

  • 3500×3500×2500H

    3500×3500×2500H

    3500×3500×2500H

    3500×3500×2500H 図面

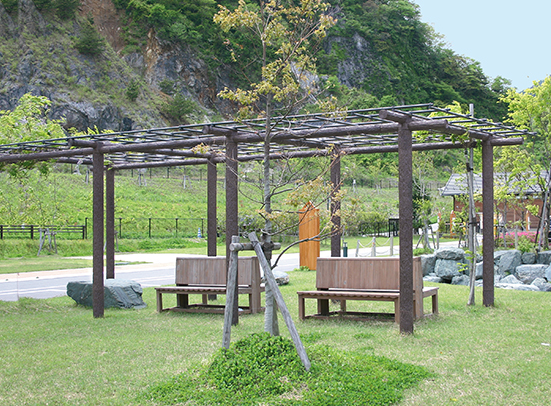

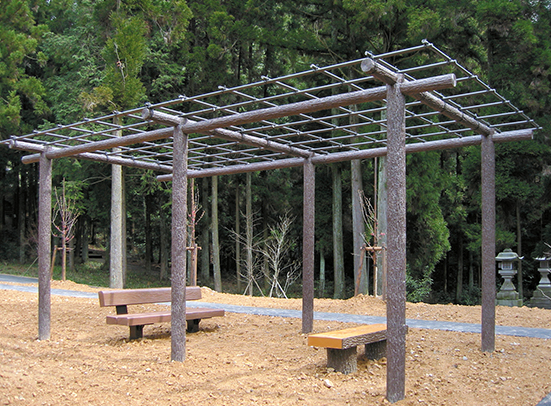

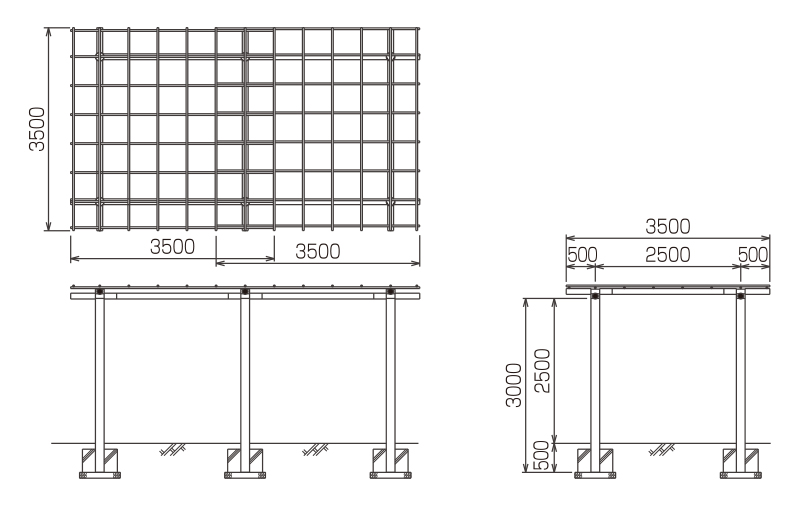

  • 3500×6000×2500H

    3500×6000×2500H

    3500×6000×2500H

    3500×6000×2500H 図面

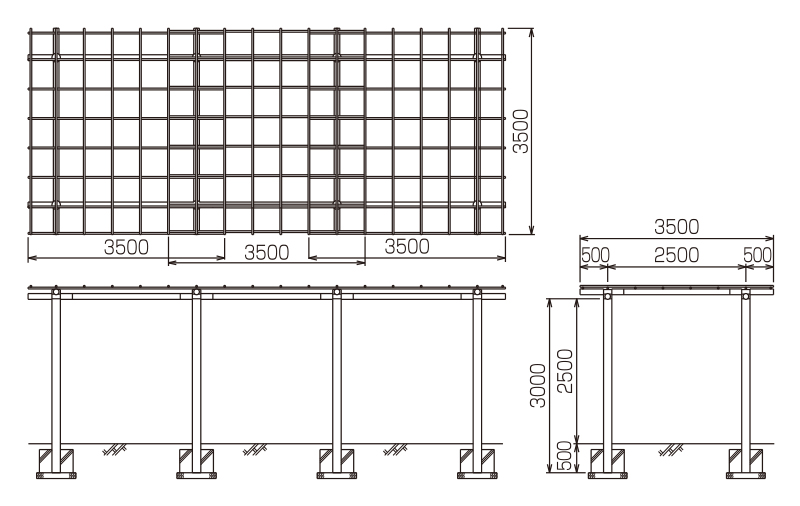

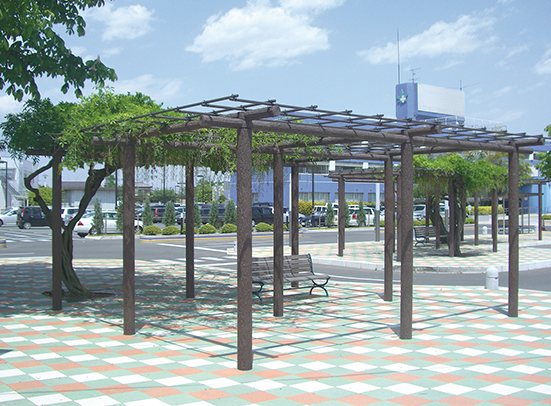

  • 3500×8500×2500H

    3500×8500×2500H

    3500×8500×2500H

    3500×8500×2500H 図面

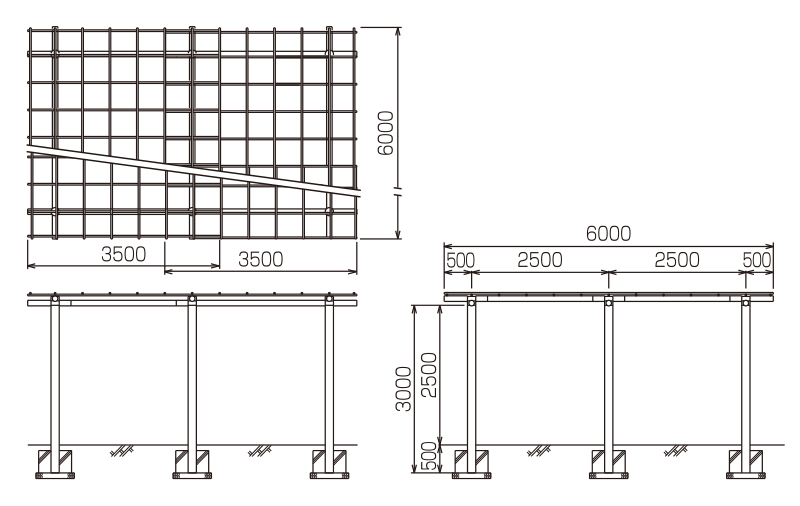

  • 6000×6000×2500H

    6000×6000×2500H

    6000×6000×2500H

    6000×6000×2500H 図面

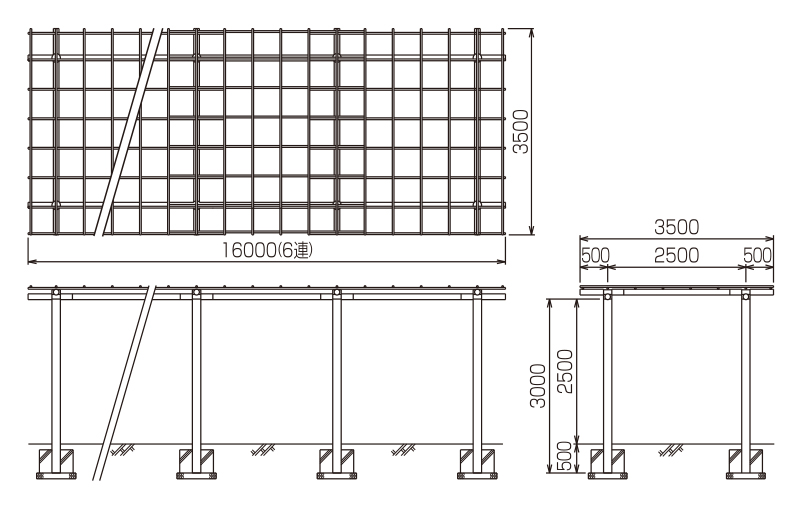

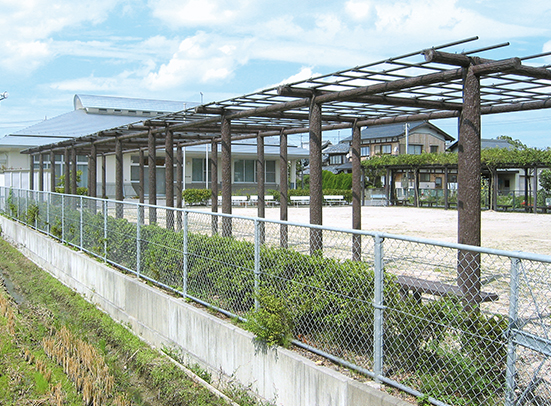

  • 3500×16000×2500H(特注)

    3500×16000×2500H(特注)

    3500×16000×2500H(特注)

    3500×16000×2500H(特注) 図面
