PLAWOOD　No.8 土留め（通常）シリーズ
  • TOP
  • 商品一覧
  • 土留め（通常）シリーズ

08.土留め（通常）シリーズ

  • 土留め（通常）シリーズ
  • 土留め（通常）シリーズ
  • 土留め（通常）シリーズ

特徴

  • 特徴1

    軽量であるため、山間部などへの運搬・施工に優れています。

  • 特徴2

    プラスチックの素材特性により、水辺等の設置が可能です。

  • 特徴3

    土圧を考慮し、曲げに強い芯材入り製品もラインナップしています。
    詳しくはこちら

  • 特徴4

    コンクリート基礎を必要とせず、打ち込みによる設置が可能です。

  • 特徴5

    地盤・地質条件に合わせた板材や杭の規格を豊富に取り揃えています。

規格

品名 品番 仕様・規格・寸法 参考重量（kg／m） 備考
土留め（t50タイプ）PWB5030D1t50土留め一段 H=300 裏板仕様12.1杭は施工条件により変更可
PWB5030D2t50土留め二段 H=600 裏板仕様20.6〃
土留め（t30タイプ）PWB3020D1t30土留め一段 H=2009.5〃
PWB3020D2t30土留め二段 H=40025.0〃
PWB3020D3t30土留め三段 H=60032.5〃

詳細

詳細

  • 板材t30・t50比較

    t30板材は両面に木目加工を施し、t50板材には軽量化のために裏抜き加工が施されています。

  • 板材（長穴仕様）

    板材に長穴加工を施し、従来の物より土留めとしての施工性が向上しました。

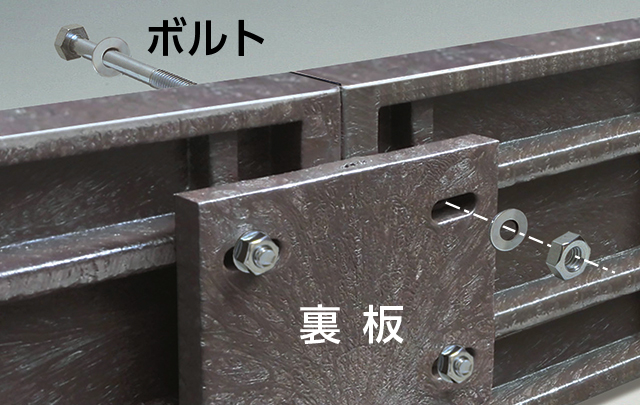

  • 裏板長穴連結

    裏板も長穴仕様にし、板材同士の結束性の向上と施工性の向上を両立させました。

  • 裏板コーナー設置

    デッキ材の連結を維持した状態で30°（150°～180°）まで対応可能です。

オプション

オプション

    追加ボルト固定

    コーススレッド（固定部材）

施工実績

  • t50土留め一段　H=300

    t50土留め一段　H=300

    t50土留め一段　H=300

    t50土留め一段　H=300　図面

  • t50土留め二段　H=600

    t50土留め二段　H=600

    t50土留め二段　H=600

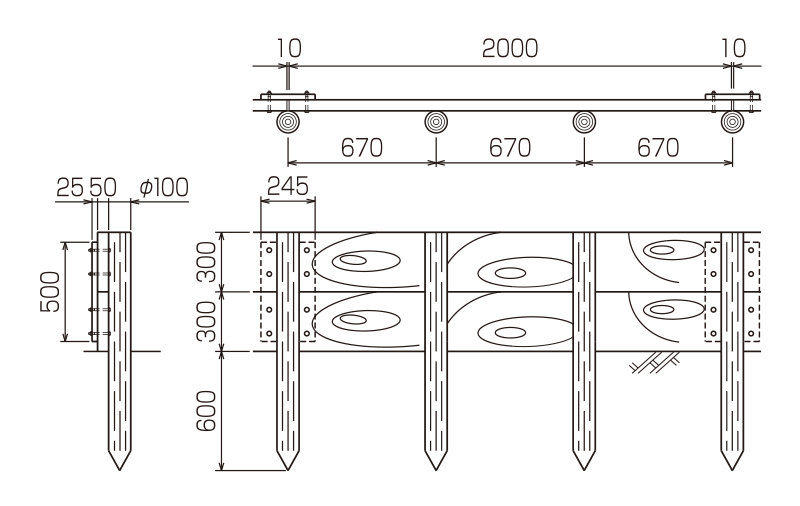

    t50土留め二段　H=600　図面

  • t30土留め二段　H=400（裏板なし）

    t30土留め二段　H=400（裏板なし）

    t30土留め二段　H=400（裏板なし）

    t30土留め二段　H=400（裏板なし）　図面
"t30土留め（通常）シリーズ"
施工要領書 PDFが開きます。 施工要領ダウンロード
"t50土留め（通常）シリーズ"
施工要領書 PDFが開きます。 施工要領ダウンロード
"土留め（通常）シリーズ"
図面ダウンロード 図面ダウンロード
