07.フロントビーム柵シリーズ
自然に配慮して原木から型取りし、天然木くぬぎの風合いを表現しています。
歩行者用の転落・横断防止柵で芯材をインサートして成形しており、「防護柵の設置基準・同解説」のP種強度を満たしています。
外柵に使用される芯材はすべてメッキ処理が施されており、耐久性を高めています。
ボルトナットのジョイント方式で組立て易い構造です。
フロント式により横木破損時の取替えが容易となります。
規格
| 品名 | 品番 | 仕様・規格・寸法 | 参考重量（kg／m） | 備考 |
|---|---|---|---|---|
| フロントビーム柵 | PWG1F1014-2.0 | Φ100フロントビーム一段柵 2.0mスパン | 11.7 | 平地・勾配共通 |
| PWG2F1014-2.0 | Φ100フロントビーム二段柵 2.0mスパン | 16.8 | 〃 | |
| PWG3F1017-2.0 | Φ100フロントビーム三段柵 2.0mスパン | 23.0 | 〃 | |
| フロントビーム柵（縦格子） | PWG2FP1017-2.0 | Φ100フロントビーム縦格子柵 2.0mスパン | 34.4 | 〃 |
| フロントビーム柵（土中式） | PWG1FK1019-2.0 | Φ100フロントビーム一段柵2.0mスパン | 10.8 | 〃 |
| PWG2FK1019-2.0 | Φ100フロントビーム二段柵2.0mスパン | 15.6 | 〃 | |
| PWG3FK1024-2.0 | Φ100フロントビーム三段柵2.0mスパン | 22.1 | 〃 | |
| PWGHFK2360-2.0 | Φ100フロントビーム縦格子柵2.0mスパン | 33.9 | 〃 |
-
標準ジョイント
直線・平地・勾配の専用ジョイントです。表面は樹脂皮膜が施されており耐食性にも優れています。
-

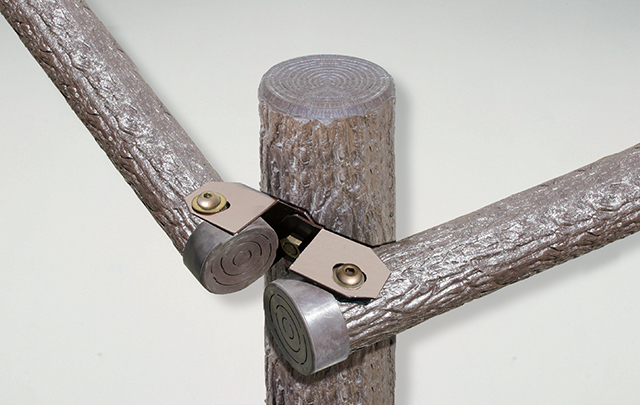

自在ジョイント
勾配変化・コーナー部の専用ジョイントです。標準ジョイント同様に樹脂皮膜が施されています。
-
端末部詳細
標準ジョイントに専用の端末を取り付け固定します。
-
コーナー部詳細
コーナーは自在ジョイントを使用して、最大90°まで対応可能です。
-
格子パネル詳細
格子パネルは勾配対応が可能です。
-
横木取り付け位置の変更
支柱に取り付ける横木の位置は要望に応じて変更が可能です。
-
Φ100三段フロントビーム柵 支柱L=2400 横木2.0mスパン（土中式）
Φ100三段フロントビーム柵 支柱L=2400 横木2.0mスパン（土中式）
-

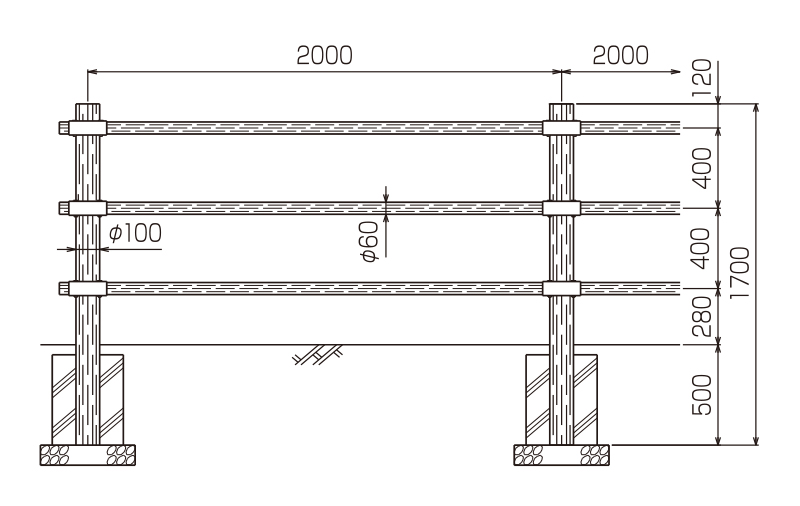

Φ100三段フロントビーム柵 支柱L=1700 横木2.0mスパン
Φ100三段フロントビーム柵 支柱L=1700 横木2.0mスパン
-
Φ100フロント縦格子柵 支柱L=1700 横木2.0mスパン
Φ100フロント縦格子柵 支柱L=1700 横木2.0mスパン
