14. 3Eステップシリーズ
単純構造の製品を組み付けるため、法面の整形など事前工事がいらず、簡単に施工できます。
材質がプラスチックであるため、耐腐食性・対候性に優れており、ほぼメンテナンスフリーで使用できます。
破壊荷重は約3000kgと十分な強度を有しており、環境対策商品としてリサイクル材料を使用しています。
コンクリート製と比較して、重量が軽く現地での施工性に優れています。
防滑加工を追加することで、より安全な施設環境が確保できます。
詳しくはこちら
規格
| 品名／品番 | 呼称寸法(mm) | 参考重量(kg) | 備考 | |
|---|---|---|---|---|
| 3Eステップ （15°～45°用） | ES-100 | W1000×D360×H150～350 | 11.0～17.0 | 勾配角度は5°単位 |
| ES-60 | W600×D360×H150～350 | 6.6～10.2 | 〃 | |
| ES-50 | W500×D360×H150～350 | 5.5～8.5 | 〃 | |
| 角材 | □90×2000 | 14.6 | ||
| □70×2000 | 8.8 | |||
| 角杭（角材接続・スタート用） | □50×750 | 1.7 | ||
| ステンレススクリュー釘 | 65 | #11×65 | 120本／Lot | |
| 90 | #9×90 | 60本／Lot | ||
| ボルト・ナット | M10×170 | ユニクロメッキ | ||
| アンカーピン | Φ9×500L | フックピン | ||
仕様別用途
| 角材仕様 | 地盤の凹凸が激しく階段の周辺が雨水等により浸食を受ける可能性がある箇所は、本体が安定しないため基盤となる角材が必要です。 |
|---|---|
| 角材アンカー仕様 | 地盤がやや軟弱であり階段の周辺が雨水等により浸食を受ける可能性がある箇所については、本体が安定しないため基盤となる角材が必要です。 |
| アンカー仕様 | 地盤が固く階段の周辺が雨水等により浸食を受ける可能性がない箇所は、地盤に直接施工が可能です。 |
滑り防止加工（オプション）
- リスグリップを塗布することで転倒防止が強化できます。
※耐用年数は歩行強度によって異なり定期的なメンテナンスが必要です。本製品は絶対に滑らないことを保証するものではありません。
-
角材・角杭ボルト固定
角材の内側に角杭を設置し、角材の角度調整後にボルトで固定します。
-
スタート用角杭固定
最下段には本体に角杭をステンレススクリュー杭で固定します。
-
本体と角材の接続
ステンレススクリュー釘#90で本体と角材を接続します。
-
本体のアンカーピン固定
アンカーピン仕様の場合、専用穴に差し込み、本体を法面に固定します。
-
本体同士の接続
スクリュー釘#65で本体同士を接続、本体ストッパーがズレを防止します。
-
勾配角度調整
本体の蹴上げ部分をカットして勾配角度を調整します。
3Eステップ角材仕様
-
-
本体
- 角材(□90)
-
角杭(□50×750)
-
各種部品
-
-
標準構造図
-
拡大図
3Eステップ角材アンカー仕様
-
-
本体
- 角材(□70)
-
アンカーピン
-
スクリュー釘
-
-
標準構造図
-
拡大図
3Eステップアンカー仕様
-
-
本体
- 角杭(□50×750)
-
アンカーピン
-
スクリュー釘
-
-
標準構造図
-
拡大図

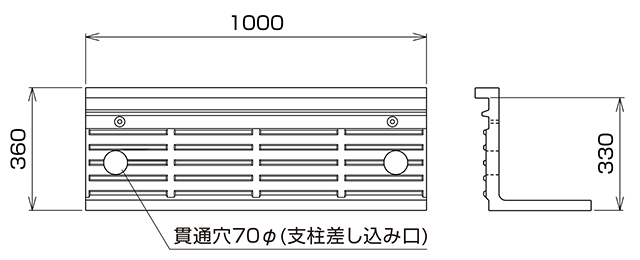

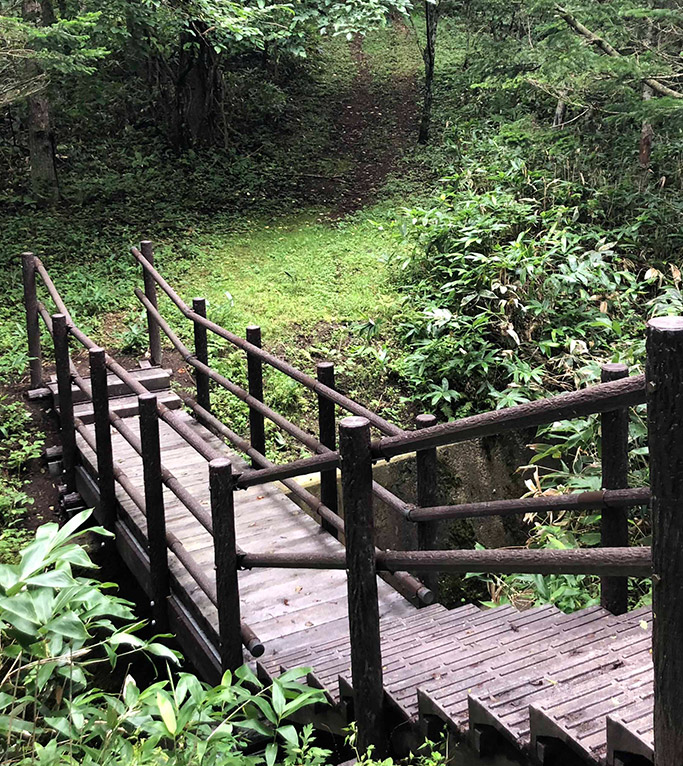

3Eステップ用手摺
-
手摺用ステップ本体
- 手摺支柱先端は杭形状な為、地面に直接打ちつけての設置が可能です。
-
-
ストレート部
-
勾配変化・コーナー部
-
端末部
-
-

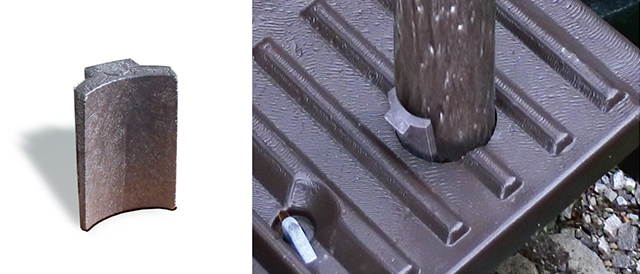

手摺固定（専用くさび）
支柱を地面に打ち込み、さらに手摺専用のくさびを使ってより強固に3Eステップとの固定を行い、手摺のガタツキおよび揺れを防止します。（PAT.P）
-
手摺用3Eステップ
手摺は左右片側および両側の設置が可能で、事前調整が必要です。
標準構造図
簡易階段(グリーンステップ)
-
2本の杭を打ち込むだけの簡単な構造です。
-
-
本体
-
杭
規格
| 品名 | 呼称寸法(mm) | 参考重量(kg) | 備考 | |
|---|---|---|---|---|
| グリーンステップ | 本体 | W600×D70×H120 | 0.9 | 色：ブラック |
| 杭 | Φ45×500 | 0.7 | 〃 | |
